超精密加工在光学领域的应用是实现现代高精度光学系统的核心技术，其加工精度（纳米级甚至亚纳米级）直接影响光学元件的成像质量、能量传输效率和系统性能。以下是超精密加工在光学领域的主要应用及技术细节：
非球面/自由曲面光学元件：
应用：用于相机镜头、天文望远镜、AR/VR设备等，消除球差、提高成像质量。
加工技术：
单点金刚石车削（SPDT，面形精度<0.1μm，粗糙度Ra < 5nm）；
磁流变抛光（MRF，修正误差至λ/50，λ=632.8nm）；
离子束抛光（IBF，亚纳米级表面粗糙度）。
案例：
佳能EF镜头非球面镜片（SPDT加工）；
詹姆斯·韦伯太空望远镜（JWST）主镜（离子束抛光）。

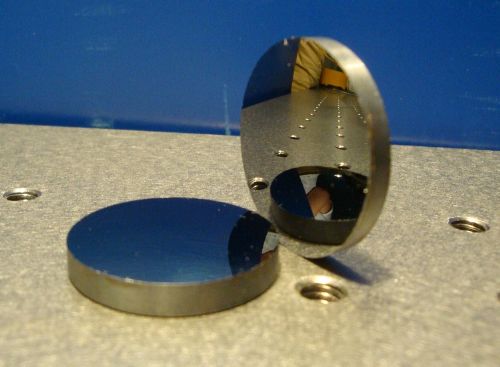

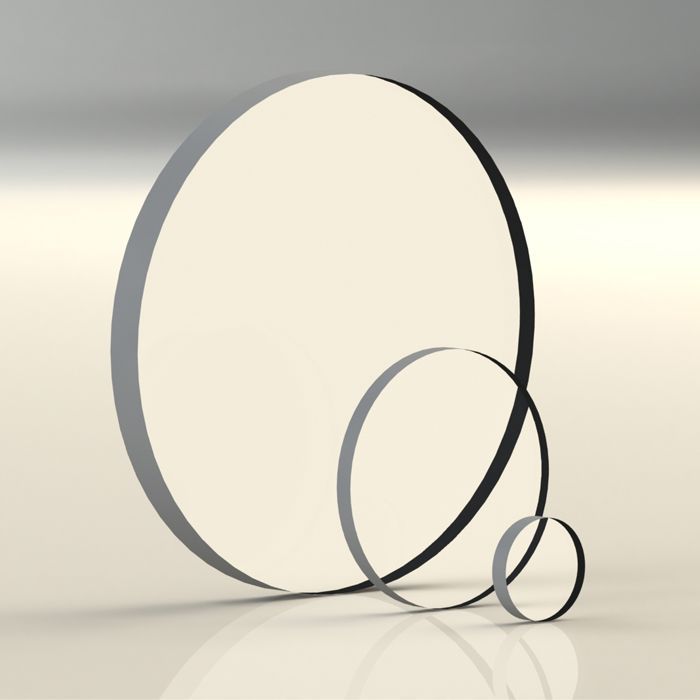

激光反射镜/窗口片：
要求：超高平面度（<λ/10）、低粗糙度（Ra < 1nm）、高损伤阈值。
加工技术：
超精密研磨+化学机械抛光（CMP）；
等离子体辅助抛光（PAP）。
应用：高功率激光器（如ICF激光核聚变装置）、光刻机（EUV极紫外反射镜）。
衍射光学元件（DOE）：
加工技术：电子束光刻+反应离子刻蚀（RIE），结构精度±10nm。
应用：激光分束、光束整形（如Holoor公司DOE元件）。
红外透镜/窗口（Ge、ZnSe等）：
超精密车削（避免脆性材料崩边），中波红外透镜面形精度<0.2μm。
紫外熔石英元件：
等离子体抛光（减少亚表面损伤），用于DUV光刻机透镜组。
超构表面（Metasurface）：
加工技术：
电子束光刻（EBL）+原子层沉积（ALD），纳米柱结构尺寸精度±5nm；
纳米压印（NIL），大规模低成本制造。
应用：
超薄平面透镜（如Metalenz公司光学超表面）；
偏振/光谱调控器件。
微透镜阵列（MLA）：
热压印或灰度光刻加工，透镜直径10~500μm，用于3D传感（如iPhone Face ID）。
玻璃模压（GMO）模具：
超精密加工钨钢或碳化硅模具（粗糙度Ra < 2nm），用于批量生产手机镜头。
镍电铸模芯：
通过单点金刚石车削母模，复制塑料非球面透镜（如GoPro镜头）。
工艺 | 精度 | 适用材料 | 典型应用 |
单点金刚石车削（SPDT） | 面形0.1μm，Ra<5nm | 铜、铝、ZnS | 红外透镜、自由曲面 |
磁流变抛光（MRF） | 面形λ/50，Ra<0.5nm | 玻璃、陶瓷 | 天文望远镜、EUV光学 |
离子束抛光（IBF） | 面形λ/100，Ra<0.1nm | 熔石英、SiC | 极紫外光刻机 |
电子束光刻（EBL） | 线宽<10nm | 硅、金属薄膜 | 超构表面、纳米光栅 |
技术挑战与发展趋势
大尺寸光学元件加工：如30米级巨型望远镜主镜（TMT）的子镜拼接技术。
脆性材料加工：降低碳化硅（SiC）、蓝宝石等材料的亚表面损伤。
智能化加工：AI实时调整抛光参数（如QED Technologies的自适应抛光系统）。
超快激光加工：飞秒激光制备抗反射微纳结构（如“蛾眼”结构）。
典型案例

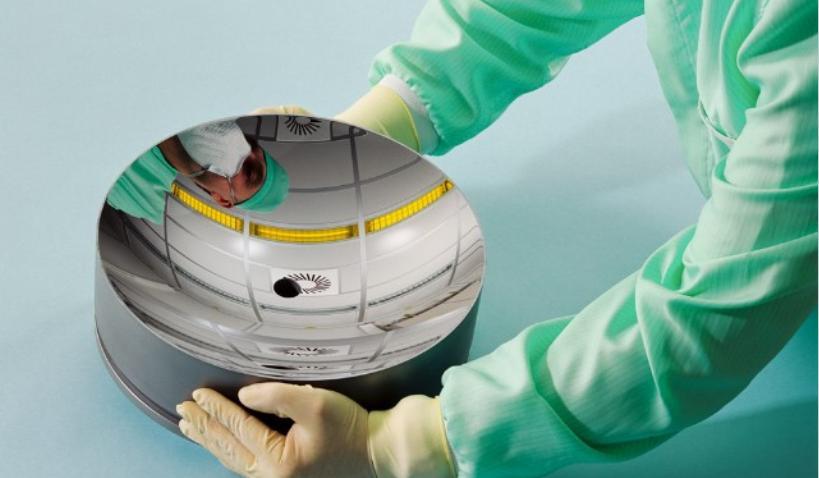

EUV光刻机反射镜（ASML）：
多层膜反射镜表面粗糙度<0.1nm，面形误差<0.2nm，确保13.5nm极紫外光聚焦。
哈勃太空望远镜校正镜（COSTAR）：
超精密抛光修复球差，面形精度λ/20。
超精密加工是光学技术突破的核心支撑，未来在量子光学、超分辨成像和光子芯片等领域将发挥更大作用。
